前回はキャブインプレを書かせていただきましたが、今回はNSR50キャブをディオ AF27に加工して取付けしましたので
詳細書かせていただきます
AF27 AF34はインマニのキャブ側はサイズ同じなのでライブ系にも使えます。
まず インマニは加工なしで
キャブ側を内側斜め下に長穴にリュｰタｰ無い方は電動ドライバｰに砥石でかんかんに広がります。
あとここからは効率アップ目的でキャブ インマニ間に挟める板をディオのを使うと小さいのでゴムリングギリギリまで拡大しました
インマニ側もディオキャブサイズでちいさいので
これは下側に2ミリ全体に1ミリ拡大しました
参考にどうぞ
なおメインジェットはケイヒン丸大 スロットルワイヤｰは キタコのハイスロでワイヤｰ調整のみで 引ききれました。

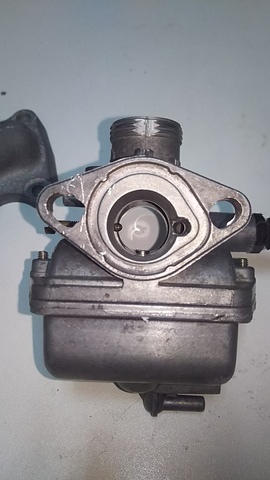

キャブ側の画像なります

G太郎坊@北海道さんまたまた毎度です。

さてキャブ&マニの画像ありがとうございます。
参考にされる方もおられると思いますんで…

なおこれ、マニ側の穴ピッチを変更するといった方法でも良いでしょうね。
キャブ側に手を加えるか、マニ側に手を加えるかの違いではありますが
ベンチュリ径をちゃんと合わせやすい方法を取れればOKでしょうか。

エアクリ側はさすがに辻褄合わせで何とかするのは前提ですが、その位は
やれないとキャブ交換して真っ当な運用は無理かな、と思いますしね。

ではではまた何かあればよろしくです。
管理人でした。
